產品型號: Type60-SZI
產品名稱:60型強力型皮帶輸送機
使用60mm鋁合金型材支架，皮帶傳送、大馬力電機驅動，直線輸送。
結構簡單，容易加大強度，適用大搬運量場合。
>>說明
1.變速：0.8～44m/min
2.幅寬: 200mm～600mm
3.搬送能力: max約60kg
>>仕様
選型標記方法
(單位：mm)
| 機高 | 316 | 電源 | AC100V(單相），AC200V（單相），AC200V（三相） | |||||||
| 皮帶速度 | 定速，變速 | 皮帶材質 | PVC皮帶（標準），PU帶 | |||||||
| 電機功率 | 100W/200W | 附屬件 | 腳，護欄，其它… | |||||||

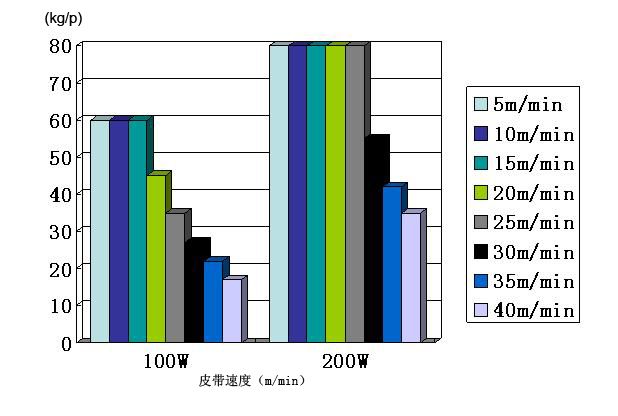

搬送能力表
皮帶速度表
| 速度記號 | 変速(m/min) 50?60Hz | ||||
| H1 | 0.82～2.45/0.99～2.98 | ||||
| H2 | 1.4～4.1/1.6～4.9 | ||||
| H3 | 1.6～4.9/1.9～5.9 | ||||
| H4 | 2.1～6.4/2.6～7.7 | ||||
| H5 | 3.6～10.7/4.3～12.9 | ||||
| H6 | 4.3～12.9/5.2～15.5 | ||||
| H7 | 5.0～14.9/6.0～17.9 | ||||
| H8 | 5.4～16.1/6.4～19.3 | ||||
| H9 | 7.2～21.5/8.6～25.8 | ||||
| H10 | 8.6～25.8/10.3～31.0 | ||||
| H11 | 10.6～31.9/12.9～38.7 | ||||
| H12 | 12.3～36.9/14.9～44.7 | ||||
>>示意圖
